El edificio tiene más de 30 pisos y un único acelerógrafo como sistema de monitoreo sísmico: un Lunitek Triton instalado en el sótano 4. Se produjo un aniego en esa zona del sótano y el equipo quedó con una avería evidente.

Fuimos a hacer el reconocimiento visual con tres objetivos: levantar el estado del equipo después de la inundación, medir el alcance del daño en el acelerógrafo, la batería y el cableado, y definir la acción correctiva.

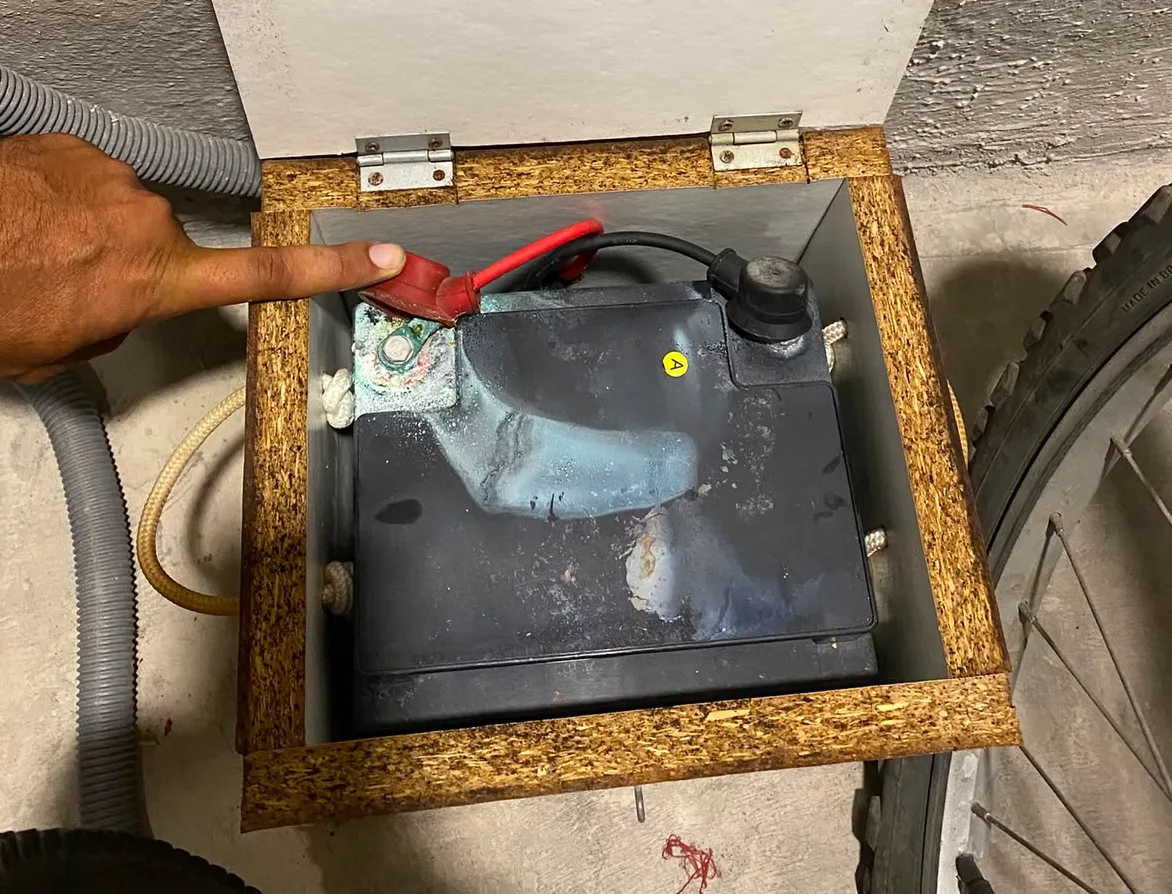

La batería: bornes sulfatados

La batería de respaldo estuvo sumergida bastante tiempo. Tenía los bornes completamente sulfatados y oxidados. No había forma de recuperarla: el reemplazo tenía que ser total.

El cableado

Los cables estuvieron remojados durante el aniego y su aislamiento quedó comprometido. Aquí tampoco sirve secar y reconectar; se requiere cambiar todo el cableado afectado.

El acelerógrafo

El agua entró por los conectores y llegó al interior de los circuitos. Encontramos daño en el acelerómetro y en los componentes de almacenamiento interno. El daño en el chip acelerómetro y en los chips de memoria no es reparable.

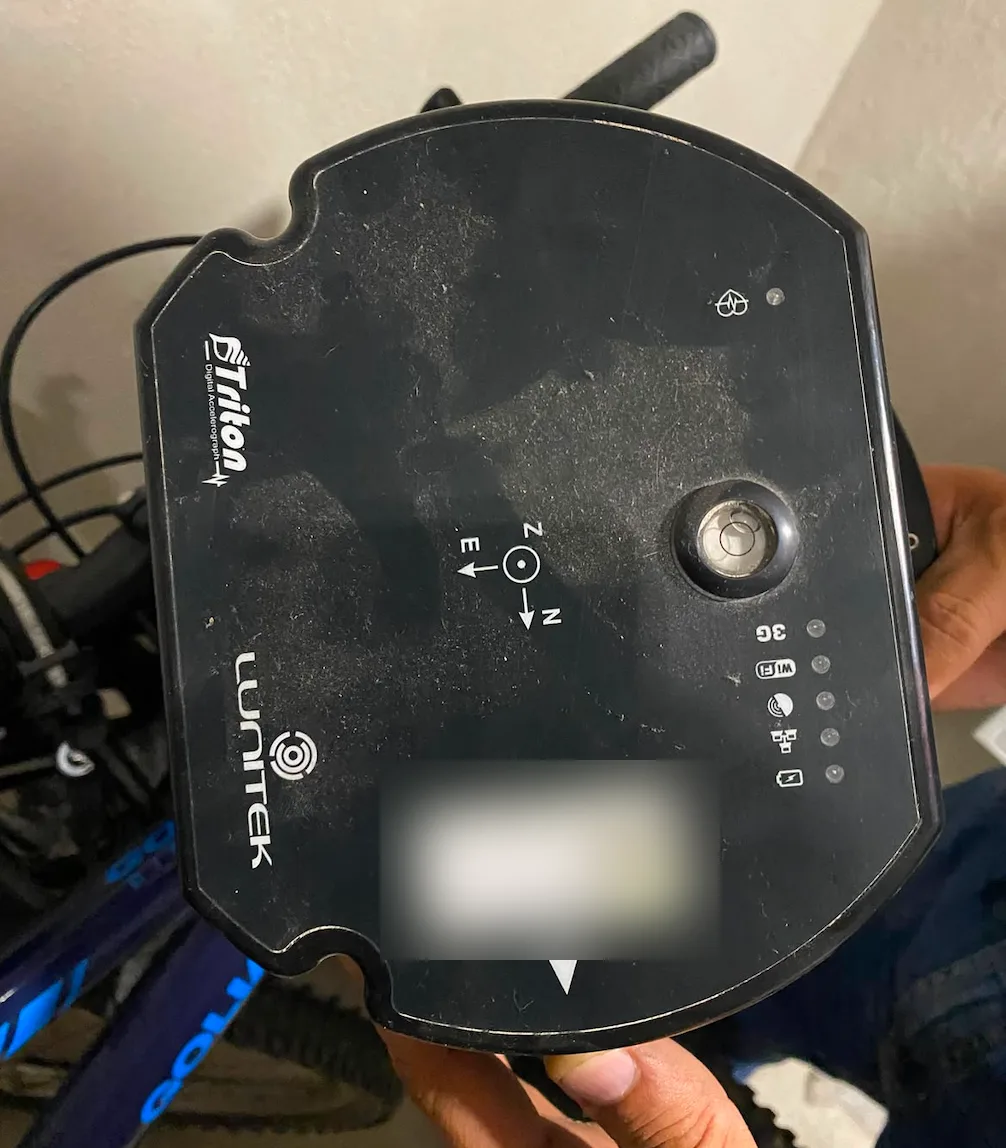

Acelerógrafo Lunitek Triton retirado de un sótano después de un aniego
El Lunitek Triton después del aniego. El agua llegó a los conectores y a los circuitos internos.

El grado IP no es para sumersión

Es la duda que siempre aparece: ¿el equipo no era resistente al agua? Tenía protección IP contra polvo y humedad, pero esa protección no cubre estar sumergido en agua por un tiempo prolongado, que fue lo que pasó en el sótano.

Por eso la ubicación de la estación pesa tanto como el equipo. Un sótano profundo es un buen lugar para medir, pero si ahí puede acumularse agua, el riesgo queda del lado de la instalación y no del fabricante.

El diagnóstico

El acelerógrafo, su batería y su cableado quedaron totalmente inoperativos. Como el daño del sensor y de la memoria no se puede reparar, la única salida fue instalar un equipo nuevo.

Qué propusimos para reemplazarlo

Propusimos instalar un acelerógrafo URQU1, de fabricación propia de NCN, que cumple los requisitos técnicos para operar como estación de sótano:

  • Acelerógrafo digital triaxial con GPS para sincronizar la hora, pantalla LED, almacenamiento microSD de 32 GB con expansión, transmisión por protocolo SeedLink y procesamiento de señales en la nube con Quake Sense.
  • Tablero eléctrico de accesorios: batería de 12 V y 40 Ah con 48 horas de autonomía, controlador de carga, dos llaves térmicas de 20 A y cargador de batería de 24 V DC.
  • Garantía local e inmediata. Como NCN fabrica el equipo, cualquier falla se atiende aquí, sin envíos al extranjero, sin fletes internacionales y sin los meses de espera que suelen tomar los equipos importados.

Hay una recomendación más, y es la que evita repetir el problema: averiguar la causa raíz del aniego en el sótano 4 antes de instalar el equipo nuevo. Sin eso, el siguiente acelerógrafo corre el mismo riesgo.

Si tu estación está en un sótano, revisa hoy si puede acumular agua. Y si ya tuviste un aniego, en mantenimiento de estaciones sísmicas te explicamos cómo hacemos el diagnóstico.
