Un edificio multifamiliar en Lima tiene un acelerógrafo Kinemetrics Obsidian, serie ROCK+, con sensor triaxial Episensor, instalado hace unos diez años en el sótano 4. En una visita de diagnóstico encontramos el equipo fuera de servicio.

La lista de hallazgos fue larga. La batería de respaldo de 12 V y 35 Ah estaba totalmente descargada y el equipo no tenía suministro eléctrico. El firmware y el sistema operativo interno estaban desactualizados. Los canales del sensor estaban orientados al norte magnético y no a los ejes estructurales del edificio. Y los módulos de grabación continua y por detección de eventos no estaban activados.

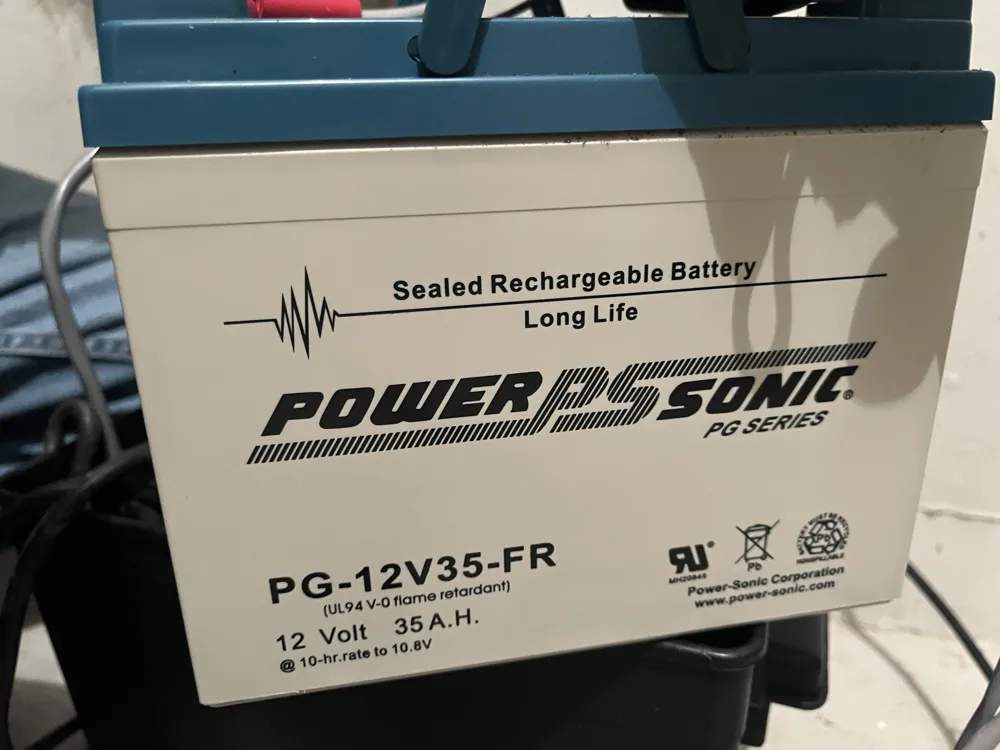

Batería de respaldo sellada de 12 V y 35 Ah retirada de un acelerógrafo Kinemetrics Obsidian
La batería original de 12 V y 35 Ah estaba totalmente descargada.

Con ese diagnóstico la junta de propietarios aprobó el mantenimiento preventivo y correctivo, que hicimos en una sola visita.

El firmware era tan antiguo que el visor pedía Java

Nos conectamos primero por el puerto de consola y luego por Ethernet a la interfaz web del equipo. La calidad del reloj (Clock Quality) estaba en 0 % porque no había enganchado GPS, y el visor de señal en tiempo real no funcionaba porque dependía de Java. Esa era la señal de que el software Rockhound era muy antiguo y había que llevarlo a la versión actual, basada en HTML5. El disco de datos tenía 28 GB libres, suficiente para varios meses de grabación continua.

La actualización se hizo en dos etapas. Primero cargamos el paquete oficial de Kinemetrics por FTP y, al reiniciar, el equipo quedó con Rockhound 3.26.020. Después aplicamos una segunda actualización que instaló 24 paquetes, actualizó el firmware del módulo GPS y corrigió el error de visualización de canales. Al final el equipo quedó con Rockhound 3.26 y RockToSLink 3.9, la última versión disponible. Un detalle importante: durante ese proceso no se puede cortar la energía.

Reloj sincronizado por GPS

Con la antena GPS del primer nivel captando satélites, la calidad del reloj pasó de 0 % a 80 % y luego a 100 %. Verificamos coordenadas, altura y hora del sistema, que el equipo maneja en UTC, cinco horas adelante de la hora de Perú.

Canales con nombre y offset corregido

Configuramos el Episensor en ±4 g en los tres canales y los renombramos con la nomenclatura estándar del fabricante: HNZ (vertical), HNN (norte) y HNE (este), en lugar de "canal 1, 2, 3".

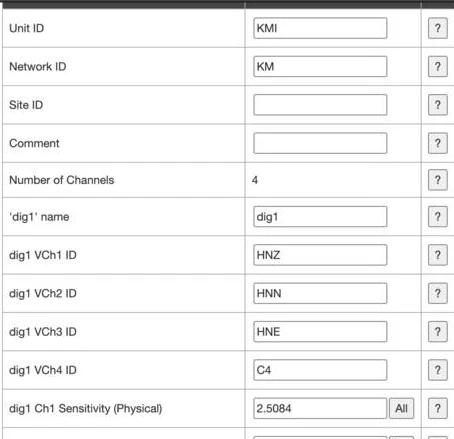

Configuración de canales del Obsidian con los nombres HNZ, HNN y HNE
Canales renombrados como HNZ, HNN y HNE en la interfaz web del equipo.

El manual del fabricante recomienda ajustar a cero el offset de un canal cuando pasa de 50 mV. Encontramos un canal en 44 mV y otro en 41 mV, cerca del límite. Con el visor de forma de onda abierto, retiramos los tornillos de seguridad y ajustamos el offset de cada canal con la llave Allen especial del equipo hasta dejarlo más cerca de cero.

Pruebas del sensor y grabación continua

Enviamos pulsos eléctricos controlados al sensor (sensor test). Antes de terminar la actualización, el pulso ya activaba la alarma de detección de evento; después de la actualización y del ajuste de offset, el registro en tiempo real de los tres canales confirmó el funcionamiento del sensor.

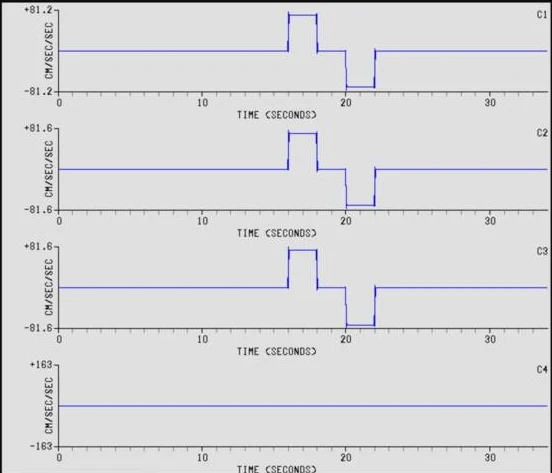

Registro de la prueba de sensor con pulsos de calibración en los tres canales del acelerógrafo
Prueba del sensor: el pulso de calibración aparece en los tres canales (C1, C2 y C3).

Luego instalamos y activamos los módulos de grabación continua y de autoborrado de archivos antiguos. Desde ese momento el equipo empezó a generar archivos de grabación cada 10 minutos.

Batería nueva

Reemplazamos la batería original, agotada tras unos diez años de servicio, por una batería AGM nueva de 12 V y 35 Ah, que midió 12.95 V. El manual de Kinemetrics recomienda cambiar las baterías cada tres años en condiciones normales, y con más frecuencia si la temperatura ambiente supera bastante los 20 °C.

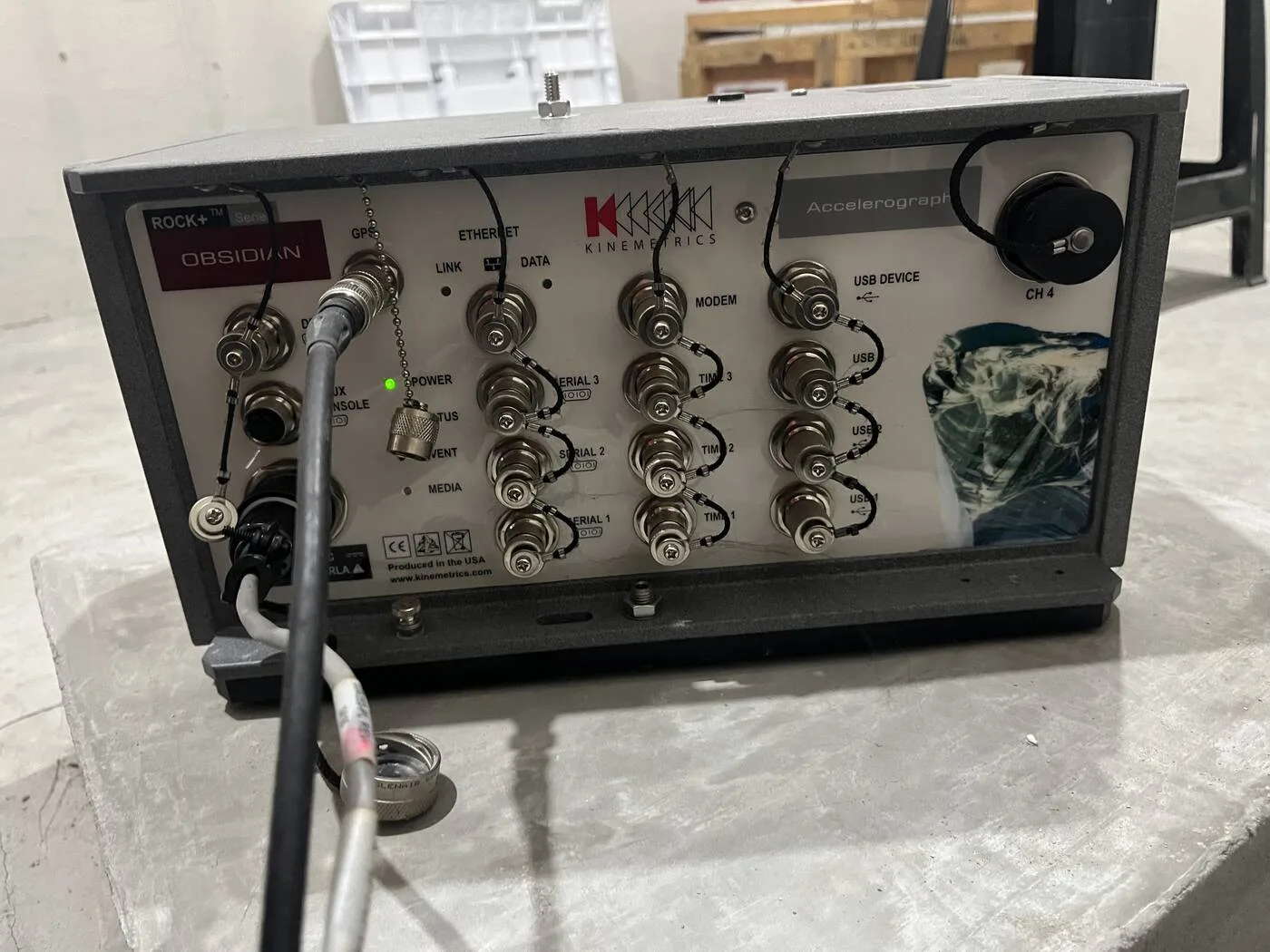

Orientación según la E.030

Este es el punto que más se pasa por alto. El equipo se había instalado, al parecer hace diez años, con los canales apuntando al norte magnético. La Norma E.030 establece que en estaciones instaladas dentro de edificaciones los canales deben alinearse con los lados del edificio, es decir, con sus ejes estructurales, y no necesariamente con el norte. Corregimos la orientación del equipo sobre su dado de concreto y alineamos sus canales N (+) y E (+) con los ejes estructurales.

Qué recomendamos

Programar una revisión del estado de salud del equipo en los próximos meses para verificar la grabación y la batería. Cambiar la batería cada tres años como máximo. Verificar que la orientación y la nivelación se mantengan. Y habilitar un punto de internet en la caseta, para que el equipo transmita en tiempo real a NCN y al IGP y se puedan emitir reportes inmediatos después de un sismo.

Si tu edificio tiene un acelerógrafo instalado hace años, revisa al menos su batería y su orientación. En mantenimiento de estaciones sísmicas te contamos cómo lo hacemos, y en este otro caso con un ETNA2 puedes ver fallas parecidas.
