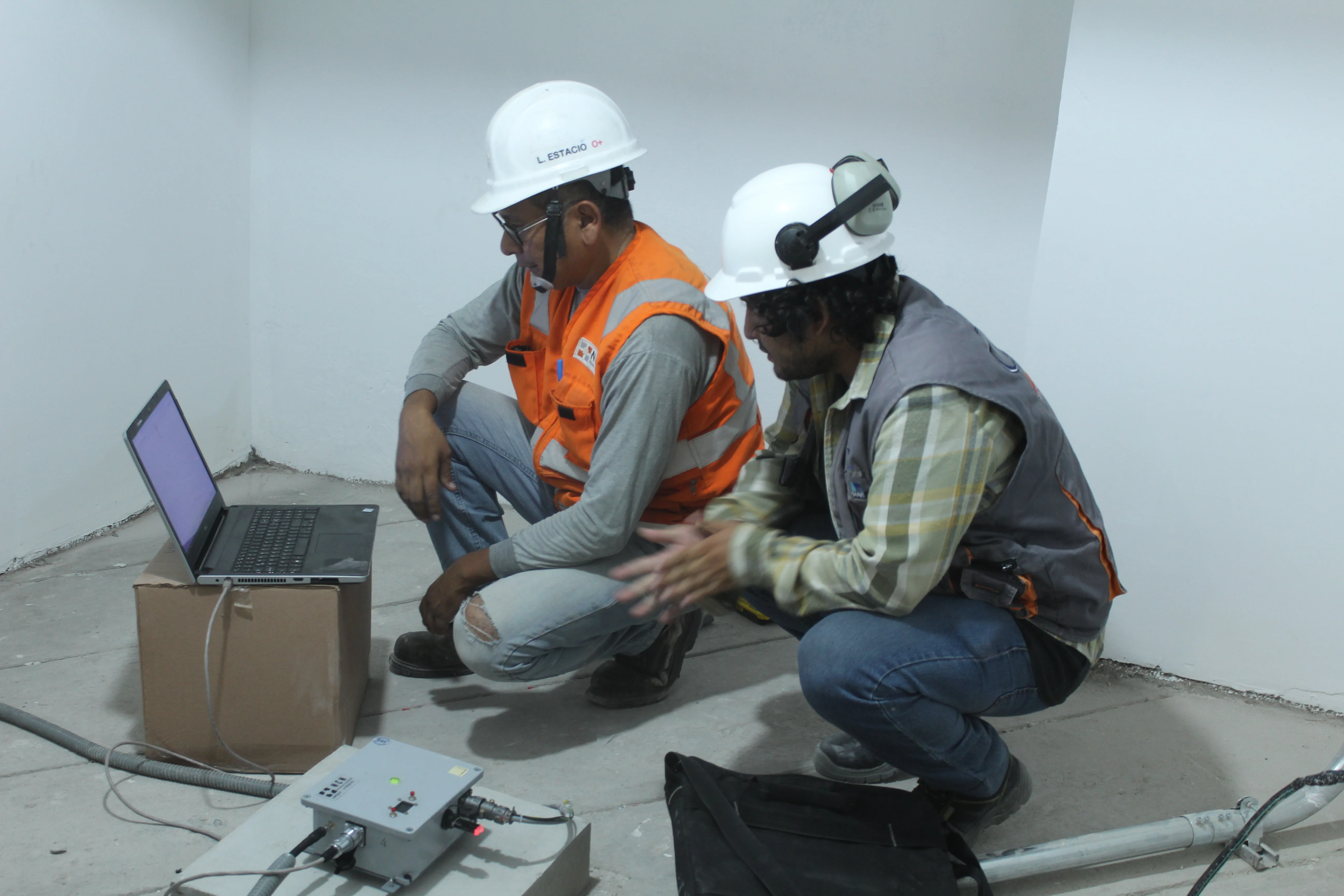

1. ¿Qué es un cuarto de acelerógrafo?

Un cuarto de acelerógrafo es un espacio dedicado exclusivamente al alojamiento del equipo de monitoreo sísmico de un edificio. Según la Norma E.030, es obligatorio para edificaciones con 10 000 m² o más de área construida, con una estación adicional en azotea desde los 20 pisos.

Este cuarto debe diseñarse para proteger el equipo de interferencias externas y garantizar que los datos se registren correctamente durante un sismo.

2. Requisitos de la Norma E.030

  • Ubicación: Nivel de planta baja o sótano, preferiblemente en una esquina del edificio
  • Dimensiones mínimas: 3m x 3m (se recomienda 4m x 4m para comodidad)
  • Temperatura: Entre 15°C y 30°C, con aire acondicionado o ventilación controlada
  • Humedad: Menor al 80% de humedad relativa
  • Alimentación eléctrica: UPS con autonomía mínima de 4 horas
  • Acceso: Restringido a personal autorizado
  • Iluminación: Mínimo 300 lux en el área de trabajo
  • Ventilación: Circulación de aire para evitar acumulación de calor

3. Equipamiento que debe tener

  • Acelerógrafo(s) instalado(s) según los puntos de medición de la norma
  • Registrador de datos (data logger) con conectividad
  • Equipo de comunicaciones (router, switch, módem 4G)
  • UPS (sistema de alimentación ininterrumpida)
  • Monitor de environmental conditions (temperatura y humedad)
  • Rack o mesa para el equipo
  • Sistema de ventilación o aire acondicionado

4. Errores comunes en el diseño

  • Mala ubicación: Instalar el equipo en niveles superiores donde la vibración es mayor
  • Sin backup de energía: No incluir UPS, lo que deja sin monitoreo durante apagones
  • Mala ventilación: El equipo se sobrecalienta y falla
  • Sin control de acceso: Personal no autorizado puede manipular el equipo
  • Sin registro ambiental: No monitorear temperatura y humedad del cuarto

5. Ejemplo de un diseño correcto

Un cuarto de acelerógrafo bien diseñado debería tener: paredes con aislamiento acústico, piso flotante para evitar interferencias, UPS con autonomía de 8 horas, sistema de ventilación con redundancia, acceso con llave o tarjeta, y una puerta con cierre automático.

Además, el cuarto debe contar con un plano de ubicación que muestre claramente la posición de cada acelerógrafo respecto a la estructura del edificio.

6. Lo que exige el IGP, con números

La E.030 remite a las especificaciones técnicas del IGP, y ahí es donde están las medidas concretas. Estas son las que definen si un cuarto pasa la inspección o no.

El ambiente

  • Superficie mínima de 4 m², señalada en los planos de arquitectura.
  • Uso exclusivo. No puede funcionar como depósito ni alojar otros equipos, menos aún si vibran.
  • Energía eléctrica ininterrumpida, en circuito propio para evitar daño por perturbaciones de línea.
  • Ducto al exterior para el cable de la antena GPS, que necesita cielo abierto.
  • Iluminación, ventilación, acceso cómodo para mantenimiento y buena seguridad física.
  • Alejado de ascensores, bombas, motores y tránsito de vehículos.

La base de concreto

Este es el detalle que más veces se pasa por alto y obliga a rehacer trabajo:

  • Dimensiones exactas: 40 cm de largo × 40 cm de ancho × 10 cm de alto.
  • Resistencia mínima del concreto: f'c de 180 kg/cm².
  • El equipo se fija a la base con tornillo anclado en el concreto, para asegurar el acoplamiento a la estructura. No basta con apoyarlo.

La orientación

El eje X del acelerógrafo debe quedar alineado con el lado de mayor longitud de la edificación. Por perpendicularidad, el eje Y queda sobre el lado menor. Además, un plano de ubicación del edificio debe permanecer disponible dentro del propio cuarto.

Especificaciones mínimas del equipo

  • Sensor triaxial de tres componentes ortogonales.
  • Ancho de banda de DC hasta 100 Hz o más.
  • Rango dinámico igual o mayor a 90 dB.
  • Rango de medición igual o mayor a ±2g.
  • Frecuencia de muestreo seleccionable a 50, 100 y 200 muestras por segundo.
  • Resolución mayor a 16 bits efectivos por canal.
  • Ventana de registro de 30 segundos antes y 30 segundos después del evento.
  • Referencia de tiempo por GPS más oscilador interno compensado.
  • Almacenamiento igual o mayor a 4 GB, dentro del equipo.
  • Puerto Ethernet con interfaz web para control, configuración y descarga.
  • Alimentación externa 12 VDC con cargador 220 VAC, y autonomía de al menos dos días ante corte de suministro.
  • Conversión de datos a formatos MINISEED, ASCII y SAC.

Terminada la instalación, el propietario solicita la inspección al IGP, que verifica el cumplimiento y emite la constancia correspondiente.

Fuente: Instituto Geofísico del Perú, Especificaciones técnicas para registradores acelerométricos y requisitos mínimos para su instalación, operación y mantenimiento (setiembre de 2020), documento de aplicación de la Norma E.030. Disponible en el portal del IGP.
