1. Ubicación ideal del acelerógrafo en la estructura

La Norma E.030 especifica que los acelerógrafos deben instalarse en puntos estratégicos de la estructura para capturar fielmente la respuesta sísmica del edificio. Los puntos mínimos de medición son el nivel de planta baja (para registrar la entrada de movimiento del suelo) y el nivel más alto de la estructura (para capturar la amplificación del movimiento en la parte superior).

Para edificios de gran altura o planta extensa, pueden requerirse puntos intermedios cada 10 a 15 pisos para evaluar cómo se distribuye la deformación a lo largo de la altura. Los acelerógrafos deben colocarse lo más cerca posible de los nudos estructurales, evitando ubicaciones cercanas a máquinas vibratorias, ascensores o fuentes de ruido mecánico que puedan interferir con las mediciones. Los URQU1 de NCN están diseñados para instalación en interior, con carcasa resistente a polvo y humedad.

2. Nivelación y anclaje: especificaciones técnicas

La nivelación correcta es crítica para obtener datos precisos. Un acelerógrafo desnivelado introduce errores en las mediciones de los canales horizontales que pueden invalidar los datos. Se debe utilizar un nivel de burbuja de alta precisión para verificar que el equipo esté perfectamente水平 antes de fijarlo.

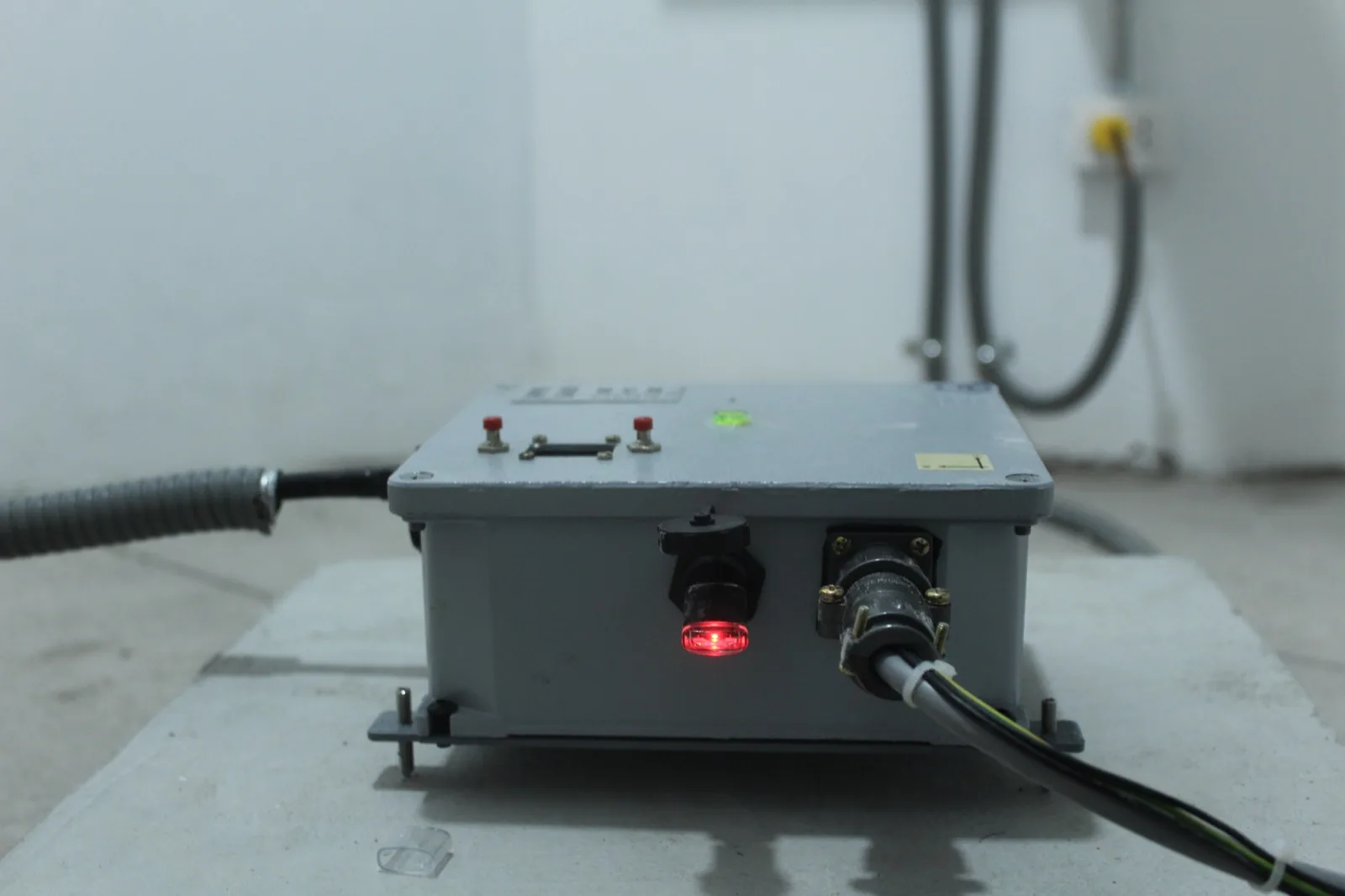

El anclaje debe realizarse sobre una base de concreto macizo o directamente sobre la losa estructural, nunca sobre revestimientos, enchapados o superficies no estructurales. Se recomienda utilizar pernistros de anclaje químico o mecánico de al menos 10 cm de profundidad. La base de concreto debe tener dimensiones mínimas de 30x30x15 cm para proporcionar una superficie estable. Los accesorios de montaje incluidos con el acelerógrafo URQU1 facilitan este proceso, incluyendo plantillas de anclaje y tornillería de acero inoxidable.

3. Conexión eléctrica y protección contra picos de voltaje

Un acelerógrafo requiere alimentación eléctrica estable y continua. La mayoría de los equipos, incluido el URQU1, operan con alimentación de 9 a 36 VDC, lo que permite su funcionamiento con fuentes de alimentación externas o baterías de respaldo. Es fundamental instalar un regulador de voltaje y protección contra picos eléctricos (SPD) para evitar daños al equipo durante tormentas eléctricas o fluctuaciones de la red.

Se recomienda contar con un sistema de batería de respaldo que garantice al menos 72 horas de operación en caso de corte de energía eléctrica. Los acelerógrafos Reftek y Kinemetrics que NCN representa ofrecen bajo consumo energético, lo que extiende la autonomía de las baterías de respaldo. Todos los cables deben ser de tipo apantallado para minimizar la interferencia electromagnética, y las conexiones deben sellarse con compound impermeable para ambientes húmedos.

4. Configuración de parámetros de grabación

La correcta configuración de los parámetros de grabación determina la utilidad de los datos obtenidos. Los parámetros principales que debes configurar son:

  • Frecuencia de muestreo: La Norma E.030 exige un mínimo de 100 Hz por canal. Para aplicaciones de ingeniería sísmica, se recomienda configurar entre 200 y 500 Hz para capturar armónicos de alta frecuencia de estructuras rígidas.
  • Rango dinámico: Configura el rango completo del acelerógrafo para evitar saturación. El URQU1 ofrece rangos configurables hasta ±4g.
  • Trigger: Configura el umbral de activación del registro continuo o discrecional. Un trigger de 0.001g es adecuado para registro continuo de monitoreo ambiental.
  • Sincronización GPS: Activa la sincronización GPS para asegurar la correlación temporal precisa entre múltiples acelerógrafos distribuidos en la estructura.

5. Verificación post-instalación: pruebas de validación

Una vez instalado y configurado el acelerógrafo, es indispensable realizar una batería de pruebas para validar su correcto funcionamiento antes de dar por concluida la instalación:

  • Prueba de nivelación: Verificar con nivel de burbuja que el equipo mantiene su nivelación después del anclaje.
  • Prueba de sensibilidad: Aplicar una sacudida controlada al equipo y verificar que los canales registren la señal correctamente.
  • Prueba de transmisión de datos: Confirmar que los datos llegan a la plataforma de monitoreo en tiempo real sin gaps ni errores.
  • Prueba de GPS: Verificar que el acelerógrafo obtenga bloqueo satelital y sincronice el tiempo correctamente.
  • Prueba de batería de respaldo: Simular un corte de energía y confirmar que la batería de respaldo toma el control sin interrupción del registro.

NCN ofrece servicio de instalación certificada con informe técnico completo, ideal para demostrar cumplimiento de la Norma E.030 durante auditorías.
