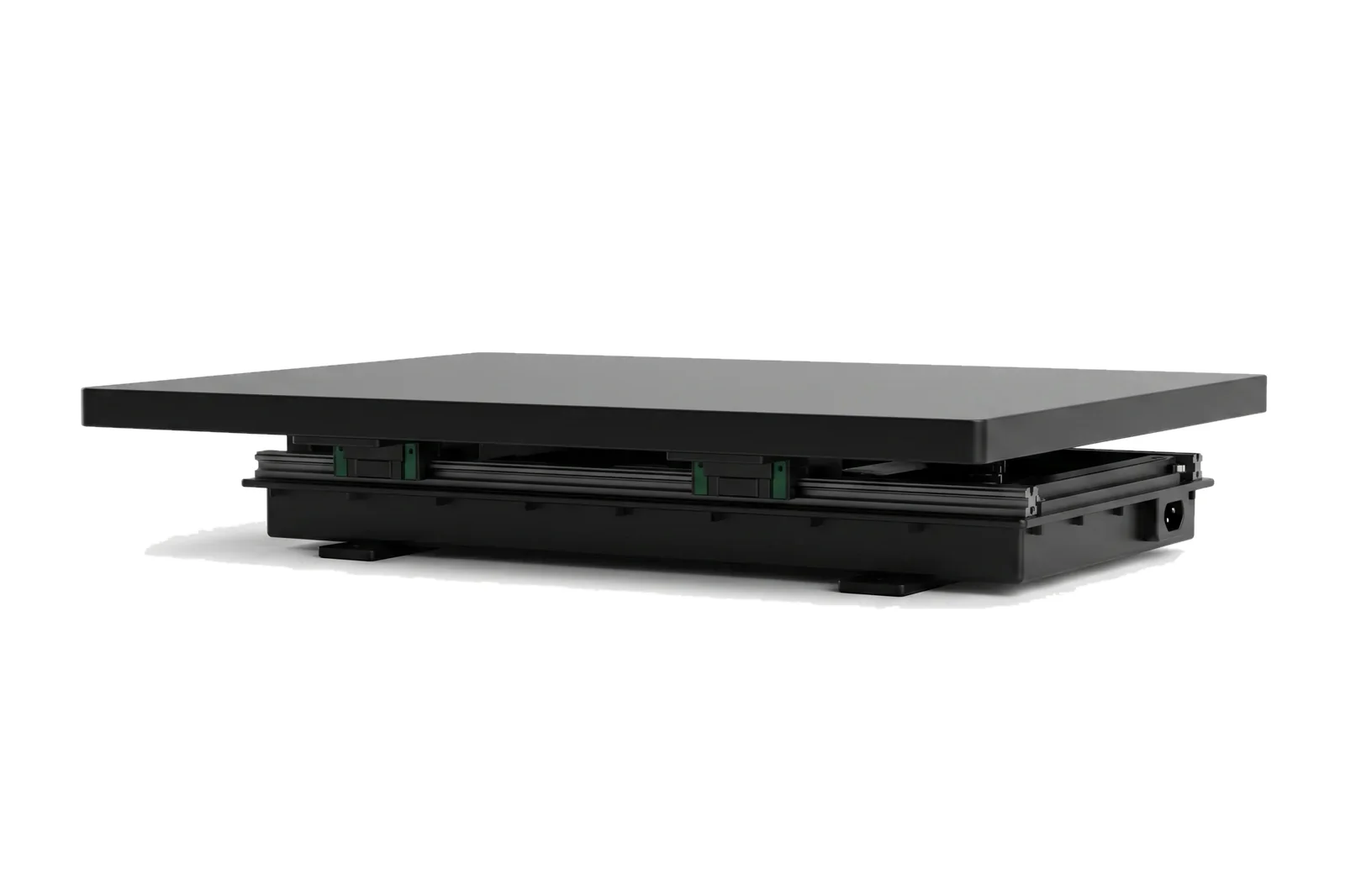

Mesa Vibradora STU02
Reproduce un sismo real en tu laboratorio, controlada desde el navegador.
Tus alumnos no deberían aprender sismorresistencia solo en la pizarra.
Equipar un laboratorio de estructuras dejó de costar cientos de miles de dólares. La STU02 pone el ensayo empírico al alcance del presupuesto de una facultad peruana.
Ingeniería de precisión
Construida para ensayos exigentes
Guiado lineal de precisión
Rieles y carro lineal que aseguran un movimiento suave y sin juego en toda la carrera.
Control electrónico propio
Procesamiento dual-core dedicado al movimiento, las señales y las comunicaciones.
Estructura metálica reforzada
Chasis de acero de alta resistencia para estabilidad y durabilidad.
Motor paso a paso japonés
Motor de origen japonés acoplado a husillo de bolas, 100 pasos/mm de resolución.
Demo interactiva
Simula un sismo
Este es el movimiento real de la mesa reproduciendo un sismo, grabado en el taller. La misma demostración que tus estudiantes pueden operar en clase desde el navegador. Presiona el botón para verla en marcha.
Movimiento real de la mesa, grabado en el taller de NCN.
Cuatro razones
El equipo de ensayos que tu facultad sí puede justificar.
Resolución milimétrica real
Cada paso del motor mueve la mesa 0.01 mm. Suficiente precisión para reproducir acelerogramas reales, no solo ondas senoidales genéricas, en trabajos de investigación y tesis.
Amplitud de ensayo real

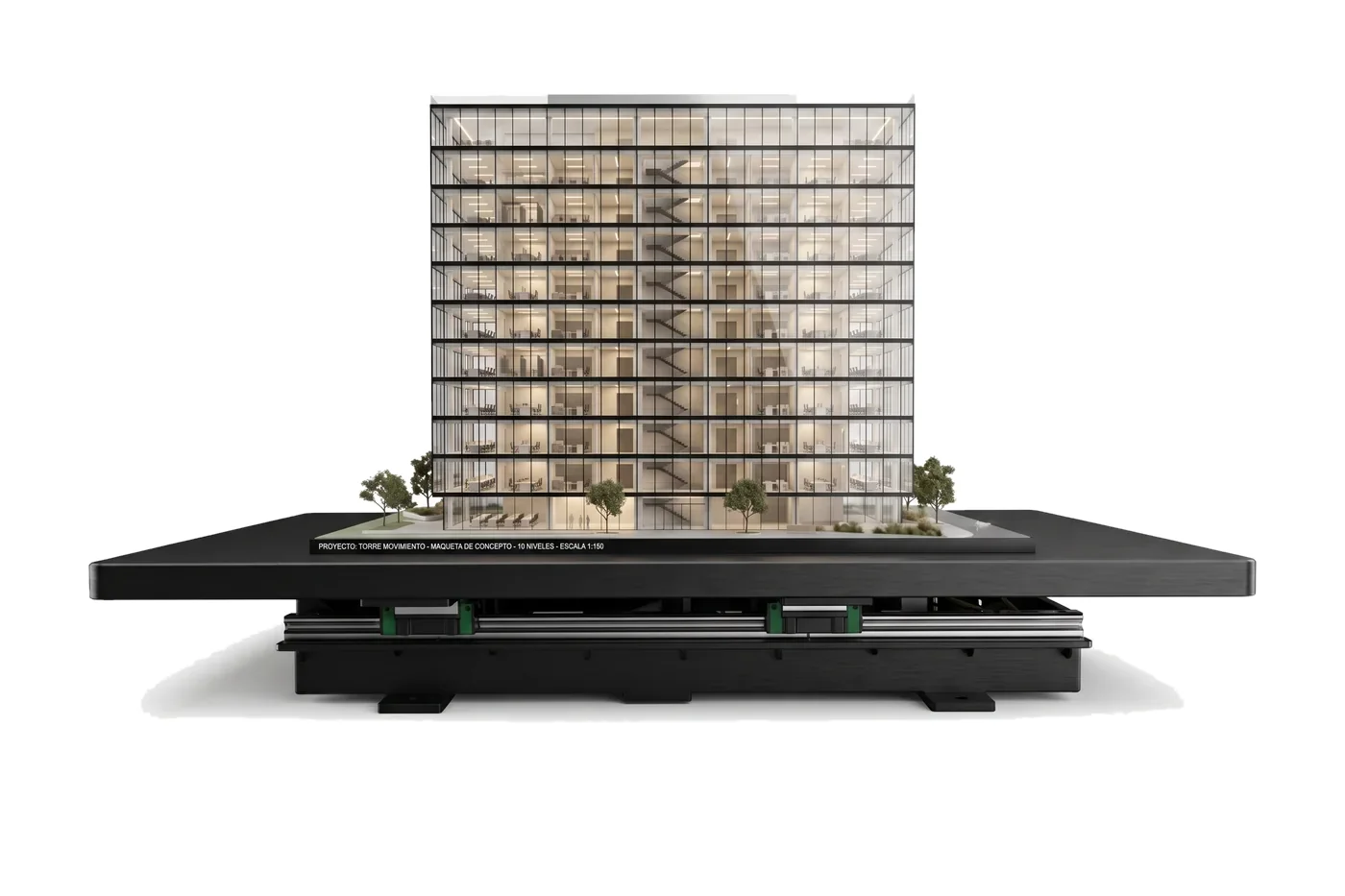

80 mm de carrera total, suficiente para simular sismos de magnitud representativa en maquetas y modelos a escala frente a tus estudiantes.
Un año de garantía, atendida en Lima
Diseñada y fabricada por NCN en Perú, con un año de garantía. Si necesitas soporte, capacitación o repuestos, no dependes de un proveedor en el extranjero ni de tiempos de importación: tus alumnos pueden usarla y equivocarse sin poner en riesgo el patrimonio de la facultad.
Sin software que instalar
Se controla desde cualquier navegador, en la misma red WiFi. Cualquier docente o alumno puede operarla desde su propia laptop, sin licencias por equipo.
Ingeniería
Cómo está construida por dentro.
Cada mecanismo de la STU02 está pensado para repetir el mismo movimiento miles de veces sin perder precisión, ensayo tras ensayo.

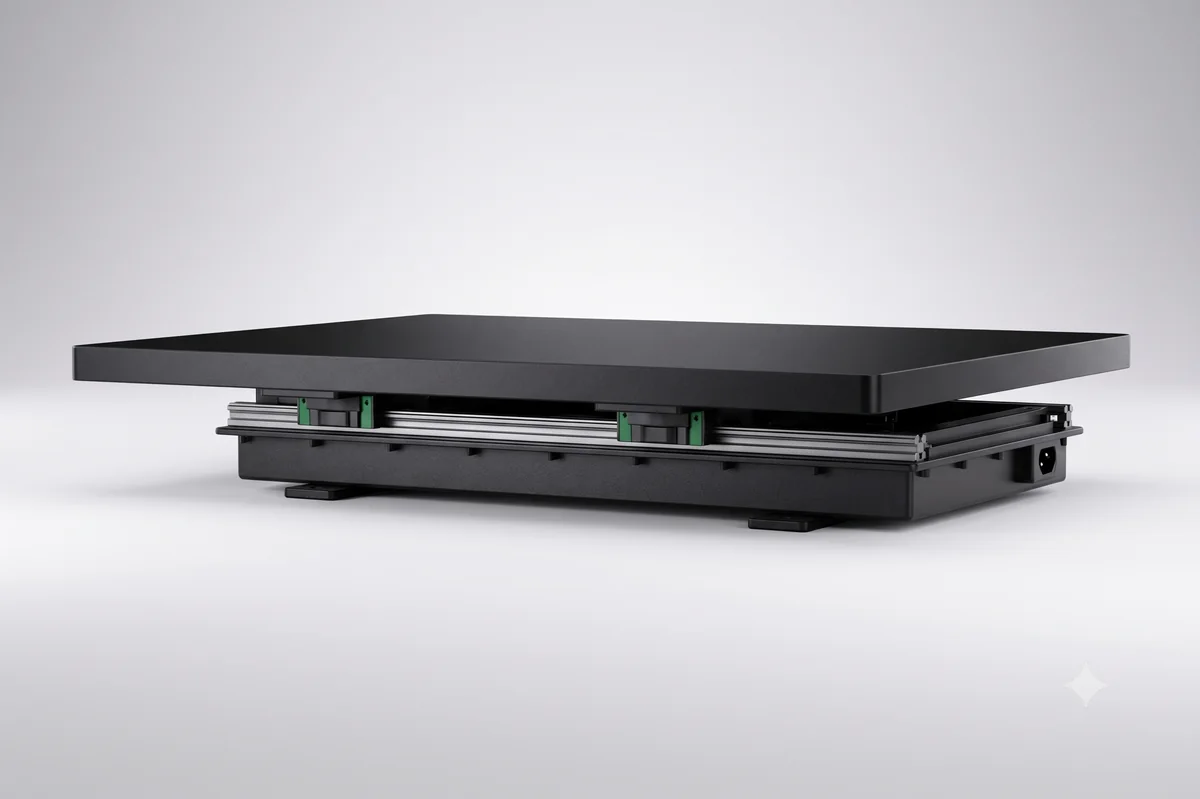

Chasis de acero de alta resistencia
La plataforma y la base están construidas en acero, dimensionadas para absorber la vibración del ensayo sin flexionar ni transmitir ruido mecánico a la medición.

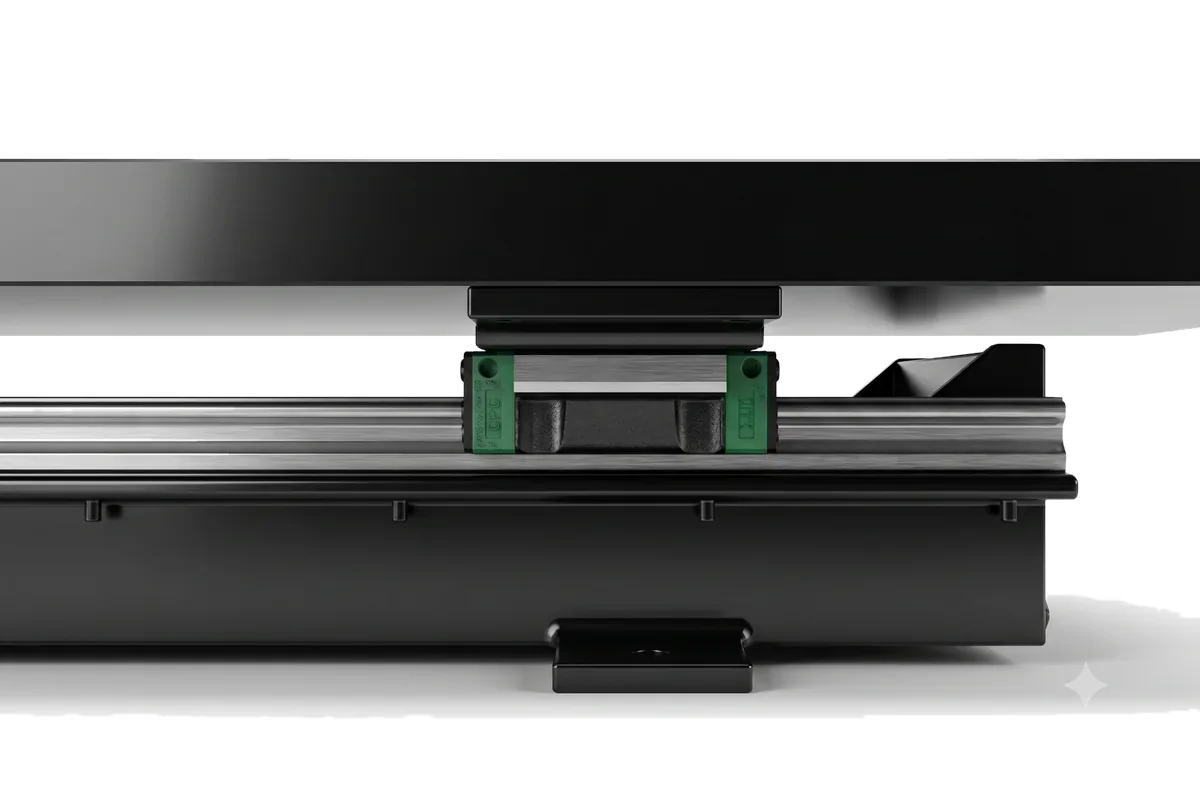

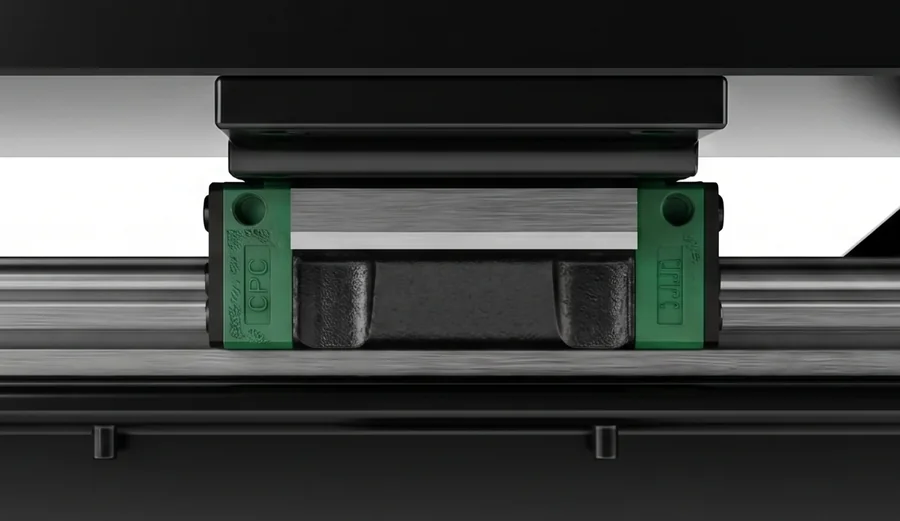

Guiado lineal de precisión
Rieles y carro lineal que restringen el movimiento a un solo eje, sin holguras. Es lo que asegura que el desplazamiento medido sea exactamente el desplazamiento real de la mesa.

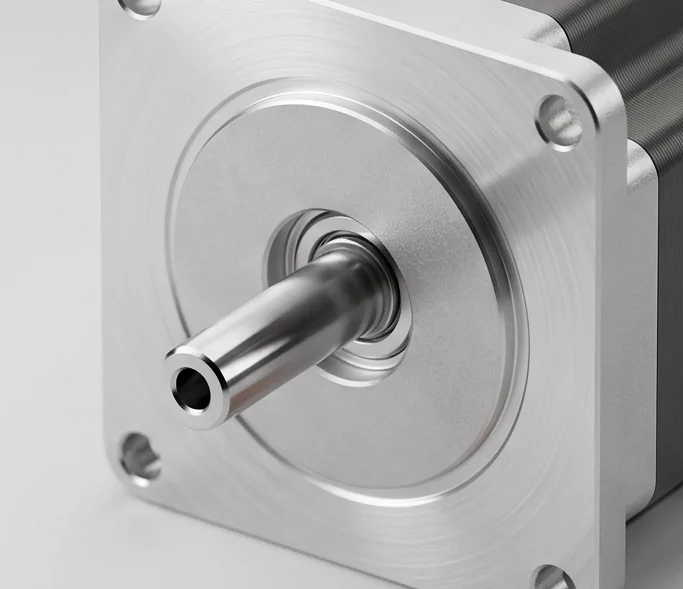

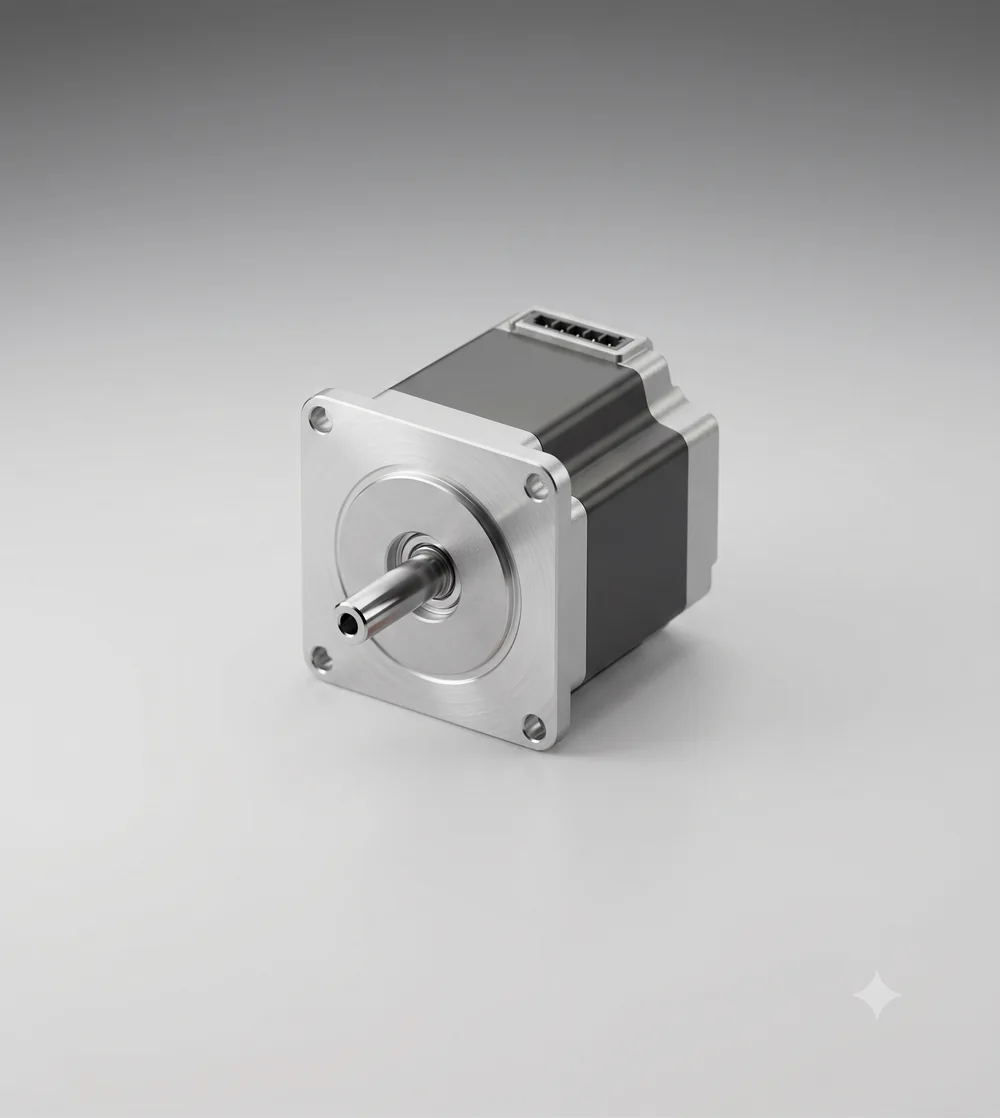

Motor paso a paso japonés
Motor de origen japonés acoplado a un husillo de bolas: convierte cada paso eléctrico en un desplazamiento lineal exacto y repetible, 100 pasos por milímetro.
Husillo de bolas protegido
El mecanismo de transmisión queda protegido dentro de la estructura, lejos del polvo y golpes propios de un laboratorio o taller.

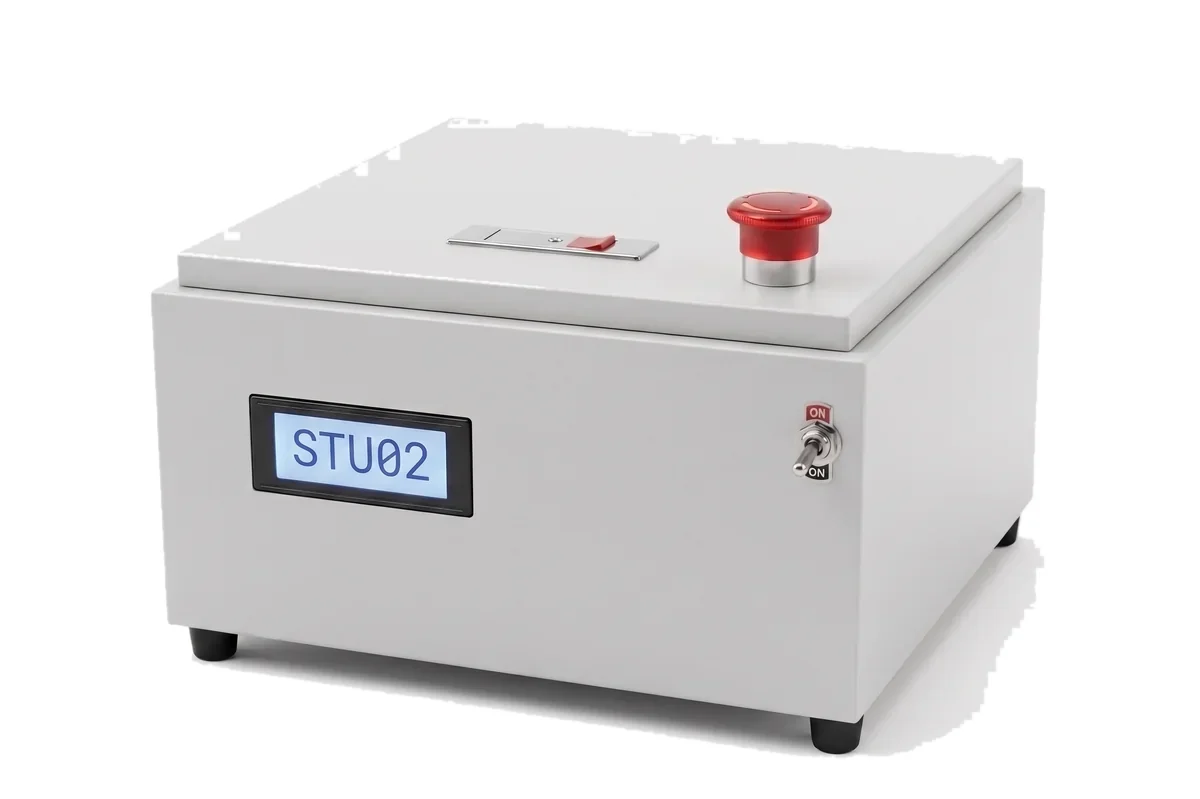

Control dual-core desarrollado por NCN
Un núcleo dedicado al control de movimiento en tiempo real, el otro a las comunicaciones y la interfaz web. Así el movimiento nunca se retrasa por tráfico de red.
Ondas reales o senoidales
Reproduce ondas sinusoidales simples para pruebas de laboratorio, o acelerogramas reales registrados por URQU1 y URQU2, para ensayos en lazo cerrado.
Diseñada y fabricada en Perú.
La STU02 se construye en nuestro taller: chasis de acero, guiado lineal, husillo de bolas y la electrónica de control desarrollada por nosotros. El software de operación también es nuestro, así que no pagas licencias por puesto ni dependes de una actualización que venga de afuera.
Cuesta alrededor de tres veces menos que una mesa vibradora importada equivalente, y si algo se daña la reparación es en Lima. Esa es la diferencia entre un equipo que se guarda bajo llave y uno que los alumnos realmente usan.
Por qué elegirla
Beneficios
Control desde cualquier navegador
Manejo vía WiFi/Internet desde cualquier dispositivo, sin software especial.
Reproduce sismos reales
Ondas sinusoidales o acelerogramas reales registrados por instrumentación.
Se integra con URQU1 y URQU2
Ensayos en lazo cerrado con los acelerógrafos de fabricación NCN.
Fabricación propia NCN
Acero de alta resistencia y precisión milimétrica, con soporte técnico local.
Ficha técnica
Especificaciones
| Fabricante | NCN (Nuevo Control) — fabricación propia |
| Modelo | NCSTU02 — plataforma de simulación sísmica uniaxial |
| Amplitud máxima | ±40 mm (80 mm de carrera total) |
| Rango de frecuencia | 0.01 – 25 Hz |
| Resolución lineal | 0.01 mm por paso (100 pasos/mm) |
| Motor | Paso a paso de origen japonés, acoplado a husillo de bolas |
| Controlador | Electrónica de control propia NCN, dual-core |
| Señales | Ondas sinusoidales o acelerogramas reales registrados por instrumentación |
| Control | Vía WiFi, desde cualquier navegador y dispositivo |
| Software | Carga y visualización de acelerogramas, ajuste de parámetros en tiempo real, exportación de datos y reportes |
| Compatibilidad | Se integra con los acelerógrafos URQU1 / URQU2 para ensayos en lazo cerrado |
| Construcción | Acero de alta resistencia, precisión de fabricación milimétrica |
| Aplicaciones | Ensayos en maquetas a escala, validación estructural, cursos de dinámica estructural y sismología |
| Medidas | Consulta con nuestro equipo técnico |
| Garantía | 1 año, con reparación y soporte técnico en Lima |
