¿Qué es un sismógrafo? Guía y diferencia con el acelerógrafo
Guía técnica sobre qué es un sismógrafo, cómo funciona y por qué no es el instrumento que exige la Norma E.030 en Perú, a diferencia del acelerógrafo.
Un sismógrafo es un instrumento que mide y registra los movimientos del suelo en general, ya sean causados por sismos, erupciones volcánicas u otras fuentes de vibración terrestre. Un acelerógrafo mide la aceleración del suelo durante un sismo y es el equipo requerido por la norma E.030 para certificar edificios en Perú. NCN vende, instala y da soporte a acelerógrafos de marcas como Reftek, Kinemetrics y sus propios URQU1® y URQU2®.
Fundamentos
¿Qué es un sismógrafo?
Un sismógrafo es un instrumento científico que mide y registra los movimientos del suelo causados por sismos, erupciones volcánicas y otras fuentes de energía sísmica. Convierte las vibraciones del terreno en señales eléctricas que se graban como sismogramas.

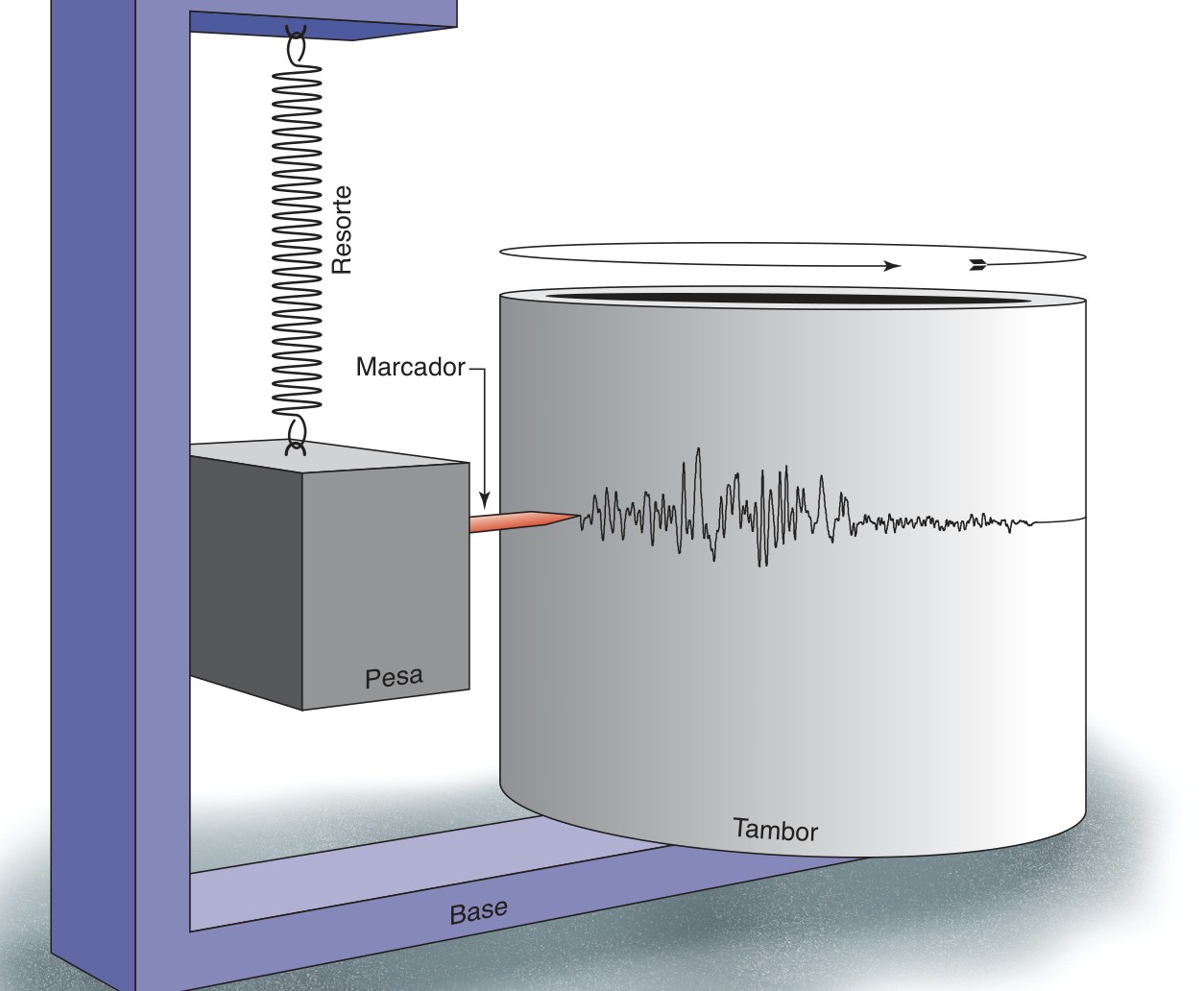

Sistema masa-resorte

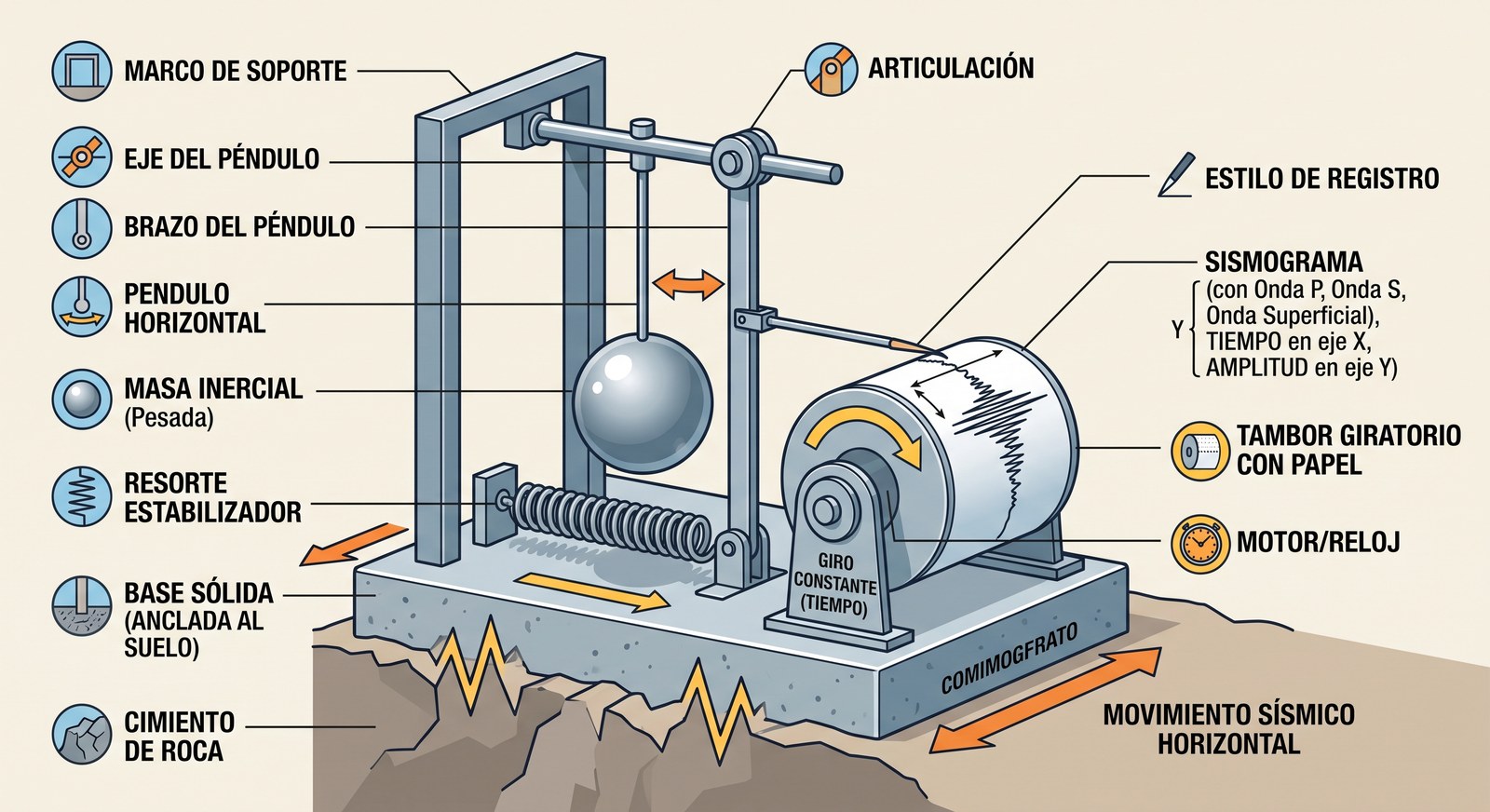

Un sismógrafo contiene una masa interna suspendida por un resorte. Cuando el suelo vibra, el marco del instrumento se mueve con el terreno, pero la masa permanece en reposo por inercia. El movimiento relativo entre ambos se registra como señal sísmica.
Sensores electromagnéticos
Los sismógrafos modernos utilizan sensores electromagnéticos o digitales que convierten el movimiento de la masa en voltaje. Estas señales se amplifican, digitalizan y almacenan en formatos estándar como SAC, MiniSEED o SEG-2 para su posterior análisis.
Sismogramas
El registro resultante se llama sismograma: una gráfica que muestra la amplitud del movimiento del suelo en función del tiempo. De él se extraen parámetros como la magnitud, duración e intensidad del evento sísmico registrado.
El modelo físico: un sistema masa-resorte-amortiguador
Desde el punto de vista de la ingeniería, un sismógrafo se modela como un oscilador de un grado de libertad: una masa m suspendida de un resorte de rigidez k y un amortiguador con coeficiente c, sujeto al movimiento de la base (el suelo). Su comportamiento se describe con la ecuación de movimiento m·ẍ + c·ẋ + k·x = -m·üg, donde üg es la aceleración del suelo y x el desplazamiento relativo de la masa. El periodo natural y el amortiguamiento del instrumento determinan su banda de frecuencias útil: fuera de ese rango, la respuesta del sensor deja de ser fiel al movimiento real del terreno, por eso cada instrumento (sismógrafo, sismómetro o acelerógrafo) se diseña con parámetros distintos según lo que necesita medir.
Comparación
Diferencia entre sismógrafo, sismómetro y acelerógrafo
Los tres instrumentos registran movimiento del suelo, pero cada uno está diseñado para un propósito distinto.
| Característica | Sismógrafo | Sismómetro | Acelerógrafo |
|---|---|---|---|
| ¿Qué mide? | Movimiento del suelo | Movimiento del suelo | Aceleración del suelo |
| Precisión | Alta (frecuencias bajas) | Media | Alta (frecuencias altas) |
| Uso principal | Investigación sísmica | Redes de monitoreo | Ingeniería estructural |
| ¿Cumple E.030? | No | No | Sí |
| ¿Quién lo usa? | IGP, universidades | Redes nacionales | Ingenieros, constructores |
| Rango de frecuencia | 0.01–50 Hz | 0.1–100 Hz | 0.5–500 Hz |
Catálogo
¿Buscas cumplir la Norma E.030? Estos son los acelerógrafos que necesitas
NCN no fabrica ni vende sismógrafos. Si tu necesidad es cumplir con la Norma E.030, el instrumento correcto es el acelerógrafo: estos son los equipos propios y de marcas internacionales que ofrecemos.
Acelerógrafo uniaxial fabricado en Perú. Ideal para cumplimiento E.030.
Acelerógrafo triaxial con sistema de alerta sísmica integrado.
Estación sísmica compacta de alta resolución para redes permanentes.
Acelerógrafo de referencia mundial para monitoreo estructural y sísmico.
Acelerógrafo digital de bajo consumo para estaciones remotas.
Sistema de alerta sísmica temprana con red de acelerógrafos distribuidos.
Aplicaciones
Aplicaciones del sismógrafo
Los sismógrafos son fundamentales en múltiples sectores de la ingeniería y la ciencia.
Perú Sísmico
Sismógrafo peru: el contexto nacional
Anillo de Fuego del Pacífico
Perú se ubica en el Anillo de Fuego del Pacífico, una de las zonas sísmicas más activas del planeta. El 90% de los sismos mundiales ocurren en esta franja, donde la placa de Nazca se subduce bajo la placa sudamericana.
Sismicidad histórica
Perú ha sufrido sismos devastadores: el sismo de Áncash de 1970 (magnitud 7.9, más de 70,000 víctimas) y el sismo de Pisco de 2007 (magnitud 8.0, 595 víctimas). Estos eventos evidencian la necesidad urgente de monitoreo sísmico continuo.
Monitoreo sísmico continuo
El monitoreo sísmico continuo permite detectar eventos en tiempo real, generar alertas tempranas y evaluar la respuesta de estructuras ante sismos. Es esencial para la seguridad de millones de peruanos que viven en zonas de alto riesgo.
Preguntas frecuentes
FAQ sobre sismógrafos
¿Qué es un sismógrafo y cómo funciona?
Un sismógrafo es un instrumento científico que mide y registra los movimientos del suelo. Funciona mediante un sistema masa-resorte donde una masa permanece en reposo por inercia mientras el marco se mueve con el terreno. Este movimiento relativo se convierte en una señal eléctrica que se registra como sismograma, permitiendo analizar magnitud, duración e intensidad del evento sísmico.
¿Cuál es la diferencia entre un sismógrafo y un acelerógrafo?
Un sismógrafo mide la velocidad del suelo y se usa principalmente para investigación sísmica; el desplazamiento se obtiene integrando esa señal. Un acelerógrafo mide la aceleración del suelo y es el instrumento requerido por la Norma E.030 del Perú para monitoreo estructural. La aceleración es la variable clave para calcular las fuerzas sísmicas que actúan sobre un edificio.
¿Necesito un sismógrafo o un acelerógrafo para mi edificio?
Para cumplir con la Norma E.030 en edificios, necesitas un acelerógrafo. Este instrumento mide la aceleración del suelo y permite evaluar el comportamiento sísmico de la estructura. NCN ofrece opciones como el URQU1, URQU2 y marcas internacionales como Kinemetrics y Reftek.
¿Cuánto cuesta un sismógrafo profesional?
El precio varía según tipo y fabricante. Un acelerógrafo profesional para cumplimiento E.030 puede costar entre USD 1,000 y USD 15,000. Los sismógrafos de investigación de alta precisión pueden superar los USD 30,000. Contacta a NCN para una cotización personalizada según tus necesidades.
¿Cómo funciona un sismógrafo casero?
Un sismógrafo casero usa una masa colgante con un lápiz que dibuja sobre un papel fijado a un tambor giratorio. Cuando el suelo vibra, la masa permanece estable y el tambor se mueve, registrando la señal. Sin embargo, su precisión es muy limitada y no reemplaza a un instrumento profesional para monitoreo o cumplimiento normativo.
¿Dónde se fabrican los sismógrafos en Perú?
NCN no fabrica sismógrafos: diseña y fabrica los acelerógrafos URQU1 y URQU2 en sus instalaciones en Lima, desarrollados específicamente para condiciones sísmicas del Perú y cumplimiento de la Norma E.030. NCN también distribuye acelerógrafos de marcas internacionales como Kinemetrics, Reftek y Gaiacode.
Fuentes técnicas
Referencias
- U.S. Geological Survey. (n.d.). Seismometers, seismographs, seismograms - what's the difference? How do they work? usgs.gov
- IRIS Consortium. ¿Cómo Trabaja un Sismógrafo? Serie Educativa No. 7, en cooperación con el USGS y Princeton University. iris.edu
- Encyclopaedia Britannica. (n.d.). Seismograph. britannica.com
- Ministerio de Vivienda, Construcción y Saneamiento. Norma Técnica E.030 "Diseño Sismorresistente." Resolución Ministerial N.° 183-2026-VIVIENDA. gob.pe
- Instituto Geofísico del Perú (IGP). Especificaciones Técnicas para registradores acelerométricos. igp.gob.pe
